某联合印刷厂备份方案
- 日期 : 2024-11-29

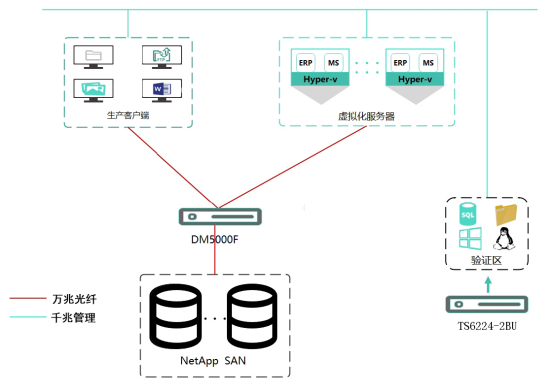

现状拓扑图
现状描述

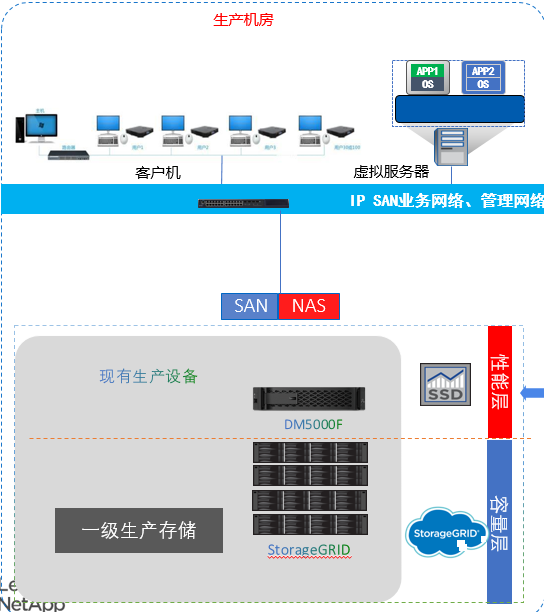

方案总体设计
由上图可知，在业务网络中接入备份系统，并根据业务数据量配置存储空间，作为整个灾备系统的管理端和定时备份的存储端。另外，针对需要进行实时备份或业务接管的业务系统A与业务系统B，根据两个系统主端环境配置，在备份系统内置的虚拟接管机上部署与源端环境一致业务系统备端，包括操作系统及版本、数据库及版本、CPU、内存以及磁盘空间等。 最后通过备份服务器的管理，即可将业务网络中各系统的文件、应用程序、数据库、操作系统等业务数据统一定时备份到备份服务器中进行保护；将需要接管的业务系统的应用及数据库同步至业务系统备端环境中进行保护，一旦主端业务系统出现故障，可通过业务系统备端进行临时业务接管或数据还原。
现状描述
用户现有NAS物理服务器和hyper-v虚拟化平台，数据存入NetAPP storageGRID SAN储存里面。核心系统有生产业务系统、ERP等。虚拟化平台上有火鸟数据库。详细情况如下：
| 项目名称 | 系统 | 类型 | 总数据量 （TB） |
是否备份 |
| WS-2012 hyper-v集群 |
CCGD-DAM01 | 文件服务器 | 6.35 | 无 |
| CCGD-DAM02 | 文件、杀毒、域控服务器 | |||
| JTDAM | ERP、数码、印前、看板、校样服务器 | |||
| 联想DM5000F NAS |
LUN_DesignFile | 尔雅设计文件 | 2.44 | CNCDAM-FS |
| PhotoBooks | 数码文件 | 13.14 | DAM01 | |
| Sys_backup | 备份文件异地存档 | 4.99 | DAM01 | |
| LUN_ERPDBBak | 备份文件异地存档 | 9.59 | CNCDAM-FS | |
| AppFiles2 | 印前前端文件 | 9.95 | ||
| DigitalHDD | 数码科创中心文件 | 8.75 | ||
| Otherfiles | 拼版模板等印前文件 | 0.32 | ||
| Backup_Fawai | 发外备份文件 | 25.83 | ||
| DVD CopY | DVD复制中转盘 | 14.37 | ||
| PrepressFiles | 环球资源等印前文件 | 2.04 | ||
| Backup_appfiles | 印前备份文件 | 3 | ||
| Backup_PrepressFile | 印前备份文件 | 6.72 | ||
| Backup2014-2024 | 印前存档备份文件 | 226.78 | ||
| 有效数据合计：334.27TB | ||||
由上表可知：
-
-
-
-
- 用户现有生产业务系统、ERP等信息系统，且关键业务信息系统核心数据均存放在SAN存储里面中。
- 用户的业务系统都运行虚拟化服务器。
- 用户未对各系统数据进行任何备份保护。一旦SAN集群服务器出现故障将发生不可估量的损失。
-
-
-
-
-
-
-
- 对关键业务数据进行定时备份保护，一旦数据发生故障，可选择将数据恢复到过去无故障的时间点，确保数据不会丢失。
- 用户的业务系统很多为定制化系统，一旦服务器系统发生崩溃，甚至无法重建业务系统，有非常大的安全隐患，所以需要对现在处于稳定运行状态的业务系统整体进行备份，一旦发生问题，可快速通过备份数据进行恢复。
-
-
-
方案总体设计
由上图可知，在业务网络中接入备份系统，并根据业务数据量配置存储空间，作为整个灾备系统的管理端和定时备份的存储端。另外，针对需要进行实时备份或业务接管的业务系统A与业务系统B，根据两个系统主端环境配置，在备份系统内置的虚拟接管机上部署与源端环境一致业务系统备端，包括操作系统及版本、数据库及版本、CPU、内存以及磁盘空间等。 最后通过备份服务器的管理，即可将业务网络中各系统的文件、应用程序、数据库、操作系统等业务数据统一定时备份到备份服务器中进行保护；将需要接管的业务系统的应用及数据库同步至业务系统备端环境中进行保护，一旦主端业务系统出现故障，可通过业务系统备端进行临时业务接管或数据还原。
